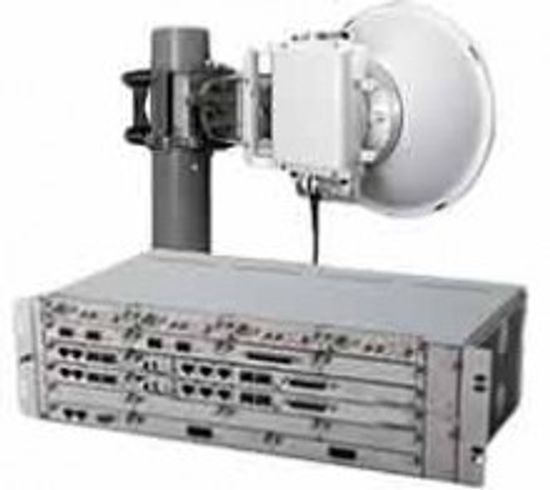

iPasolink 1000 состоит из антенн, наружных блоков (ODU) и 19-дюймового внутреннего блока (IDU) размером 3 U; компактные блоки оборудования имеют очень высокие рабочие характеристики и обеспечивают высокую надежность.
В iPasolink 1000 для передачи трафика используется базовая интерфейсная плата ввода/вывода (D/I) и 4 (четыре) универсальных слота для установки плат с удобным доступом на лицевой стороне блока. Все платы соединяются с интерфейсами для кросс-коммутации TDM-трафика и интерфейсами пакетной коммутации с интерфейсными шинами, тем самым обеспечивается универсальность продукта iPasolink 1000. В базовой конфигурации интерфейса D/I блок iPasolink 1000 можно сконфигурировать следующим образом: до двенадцати систем 1+0, два «спаренных потока» 1+1, горячее резервирование и радиолинии связи с пространственным разнесением. Или же за счет передовых кроссполяризационных методик подавления помех NEC можно удвоить пропускную способность до 920Мбит/с, используя обе поляризации в одном радиочастотном канале с ограниченной лицензией.
ПРЕИМУЩЕСТВА IPASOLINK 1000
Оборудование РРЛ iPasolink 1000 обладает всеми нижеперечисленными преимуществами, которые являются частью узловой платформы, включающей до 12 линий связи:
- Передача TDM-трафика и пакетного трафика в исходном формате, обеспечивающая миграцию на полностью пакетную радиосеть операторского класса с возможностью масштабирования пропускной способности;
- Конфигурация с универсальными слотами для вставки плат с передним доступом, полностью удовлетворяющая потребности в интерфейсе передачи и перенастройке интерфейса;
- Простое расширение функциональности на одном оборудовании за счет концепции обновления «покупай по мере необходимости». Например, можно удвоить пропускную способность на одной радиочастоте до 920 Мбит/с, использую обе поляризации без необходимости увеличения установочной поверхности под наружный блок и пространства для монтажа внутреннего блока;
- Полный диапазон синхронизации (TDM, Synchronous Ethernet, внешняя синхронизация);
- Многофункциональная поддержка TDM PWE (SAToP/CESoPSN) и ATM PWE (IMA, CBR/VBR/UBR QoS);
- Отдельная поддержка кольцевой защиты TDM и Ethernet для радио интерфейсов (восстановление кольца TDM E1 < 50 мс, восстановление кольца Ethernet <50 мс 1с);
- Ethernet OAM - эксплуатация, администрирование и обслуживание (IEEE802.1aq и ITU-T Y.1731);
- Услуги, совместимые со стандартами MEF, с возможностью передачи трафика по Ethernet-портам;
- Агрегирование линии связи (802.3ad) с поддержкой протокола LCAP, провайдерские мосты (802.1ad);
- Обновляемая архитектура передачи MPLS и IP-трафика;
- Бесконтактное переключение функции AMR до 256QAM с интеллектуальными адаптивными функциями QoS, TDM и приоретизация пакетов.
КОНФИГУРАЦИИ УНИВЕРСАЛЬНОЙ ПЛАТФОРМЫ IPASOLINK 1000
В радиосистеме с одним блоком IDU доступны следующие комбинации защиты:
- До двенадцати линий связи в незащищенной конфигурации (1+0);
- До двух линий связи в защищенной конфигурации (1+1) с горячим резервированием / пространственным разнесением / «спаренным потоком» с бесконтактным переключением или удвоение емкости с помощью функции XPIC (2+0).
Производительность в радиоканале:
- До 460 Мбит/с с одной поляризацией или 920 Мбит/с с двойной поляризацией для систем с двумя каналами STM-1 и для передачи пакетов Ethernet.
Основной интерфейс:
- 2 x 10/100 Base-T(X) (IEEE802.3i/IEEE802.3u), 2 x 1000 Base-SX/LX SFP (IEEE802.3ab/IEEE802.3z) и 16 портов E1.
- Интерфейс с универсальными слотами для вставки плат с передним доступом удовлетворяет различным потребностям в конфигурировании платформ.
- Дополнительный интерфейс: Комбинация 16 каналов E1, STM-1 (1xRST или 1xch-STM-1 с функцией переключения APS, оптич. или электрич.), 4xGbE (2 x 1000 Base-T/ SX/LX SFP +2x10/100/100BASE-T RJ-45) или MSE (многофункциональная плата MSE, до 64 каналов E1, доступна плата PWE для любого сервиса, любого порта)
- Поддерживаются 4 (четыре) универсальных слота для вставки плат с передним доступом. Предполагается, что как минимум один слот из четырех будет запасным или будет отведен под плату конфигурирования одной радиолинии. Следовательно, в качестве опции для дополнительных интерфейсов доступны три слота.
