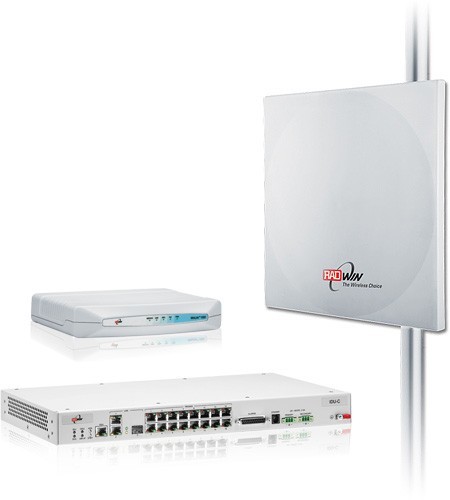

WinLink 1000 - - оборудование радиосвязи операторского класса, которое сочетает в себе привлекательную цену и высокую производительность.
Единая платформа WinLink 1000 гарантирует передачу различных типов трафика: TDM (до 4xE1) и Ethernet - с общей пропускной способностью до 18 Mбит/с. В системах используются самые современные технологии, в том числе OFDM, а также механизмы снижения интерференции для функционирования без сбоев в самых неблагоприятных условиях, в том числе и при ограниченной видимости (nLOS/NLOS) и высоких помехах. Поддерживается работа с VLAN. Простота в установке и обслуживании WinLink 1000 позволяет значительно уменьшить операционные издержки, а также при необходимости быстро и экономично расширить сети.
Системы семейства WinLink 1000 могут работать по топологии "точка-точка" и "множественная точка-точка", с возможностью совместного расположения более 10 устройств в одном узле и организации более 10 выделенных каналов связи. Решение WinLink 1000 поддерживает топологии линия, звезда, кольцо или различные их комбинации. Системы поддерживают режим резервирования 1+1 или кольцевое резервирование по Ethernet. Благодаря функции резервирования в кольце вам гарантирована доступность сервиса при выходе из строя оборудования или потери радиосвязи основной линии. Представленный метод организации резервирования чаще всего является наиболее оптимальным в сравнении с классической схемой 1+1, тем самым позволяя повысить аппаратную надежность сети при меньшем количестве оборудования.
Оборудование RADWIN соответствует международным нормам и стандартам, включая регулирующие требования РФ и стран СНГ, и успешно используется в более чем 130 странах мира ведущими сотовыми операторами, мультисервисными поставщиками услуг связи, Интернет-провайдерами и частными предприятиями, отвечая потребностям клиентов в высокоскоростной связи.
Серия оборудования WinLink 1000 High-End (WL1000-ODU-HE)
Радиоблоки серии WinLink 1000 HE обладают повышенной выходной мощностью передатчика, что дает возможность строить пролеты с большей дальностью при эксплуатации антенн меньшего размера, а также, при равной дальности, предоставляет большую скорость и устойчивость связи.
Радиооборудование WinLink 1000 HE поддерживают узловую синхронизацию (HSS), позволяющую использовать максимально до 16 устройств в одной точке благодаря снижению типичной для такой конфигурации взаимной интерференции. Дополнительно, технология HSS дает возможность уменьшить число требуемых частотных каналов.
Серия WinLink 1000 HE включает радиоблоки с поддержкой высокого диапазона частот 5.805 - 6.020 ГГц, а также оборудование с поддержкой всего диапазона частот 5.х ГГц (серия WL1000-ODU-HE/CMB) в одном приемо-передатчике (5.140 – 5.345, 5.475 – 5.720, 5.730 – 5.845, 5.730 – 5.950 ГГц) и возможностью изменять поддиапазон через бесплатное ПО RADWIN Manager.
WinLink 1000 HE предоставляет возможность организации аппаратного резервирования 1+1 и в кольцевых структурах, что гарантирует повышенную надежность связи в случае выхода из строя оборудования или потери радиосвязи основной линии.
Антенны | |||
Коэффициент усиления | Ширина ДНА | Тип антенны | |
Интегрированная или внешняя антенна 1 ft (30 см) | До 22 дБи | 20° или 9° | Панельная |
Внешняя антенна 2 ft (60 см) | До 29 дБи | 4.5° | Параболическая / решетчатая или панельная |
Внешняя антенна 2 ft (90 см) | До 32 дБи | 4.5° | Параболическая |
| Конфигурация | |||
Конструкция | Наружный блок: ODU с интегрированной антенной;ODU для подключения внешней антенны Внутренний блок: IDU или устройство PoE | ||
Интерфейс между IDU и ODU | Кабель 5-й категории для наружной прокладки; максимальная длина 100 м | ||
Интерфейс Ethernet | |||
Число портов | два в IDU-C и IDU-E; один в устройстве PoE 10/100BaseT с автосогласованием (IEEE 802.3u) Кадры/кодирование IEEE802.3 | ||
ПортSFP | |||
Организация мостовых соединений | Автозапоминание до 2047 MAC адресов IEEE 802.1q,настройкарежима Hub/Bridge | ||
VLAN | 802.1Q, QinQ Tagging (поддерживается в IDU-C и IDU-E RW-71XX) | ||
Скорость передачи | Настраиваемая с шагом в 1 Кбит/с | ||
Тип разъема | RJ-45 | ||
Максимальный размер кадра | 2048 байтов | ||
Задержка | 3 мс (типичная) | ||
Резервирование | 1+1 или в кольце | ||
Интерфейс TDM | |||
Число портов | 4 E1 в IDU-C; до 2 E1 в IDU-E | ||
Тип | E1/T1 настраиваемый с помощью RADWIN Manager | ||
Кадрирование | Неструктурированный (прозрачный) | ||
Синхронизация | Независимая синхронизация для каждого порта, Tx и Rx | ||
Тип разъема | RJ-45 | ||
Соответствие стандартам | ITU-T G.703, G.826 | ||
Линейное кодирование | E1: HDB3 при 2.048 Мбит/с, T1: B8ZS/AMI при1.544 Мбит/с | ||
Конфигурируемая задержка | 5-20 мс (по умолчанию: 8 мс) | ||
Сопротивление линии | E1: 120 Ом, симметричный | ||
Jitter и Wander | Согласно ITU-T G.823, G.824 | ||
Резервирование | Режим горячего резервирования 1+1 (MHS) в IDU-C | ||
Управление | |||
ПО для настройки, мониторинга и управления интервалом связи | RADWIN Manager | ||
Протокол | SNMP и Telnet | ||
Система сетевого управления | RADWIN NMS (RNMS) | ||
Механические параметры | |||
ODU | С интегрированной антенной: 30.5 x 30.5 x 5.8 см; 1.5 кг Для внешней антенны: 13.5 x 24.5 x 4.0 см; 1.0 кг | ||
IDU-C | 43.6 x 4.4 x 21 см; 1.5 кг | ||
IDU-E | 22 x 4.4 x 17 см; 0.5 кг | ||
ОСНОВНЫЕ ПРЕИМУЩЕСТВА СЕМЕЙСТВА WINLINK 1000
- Интегрированное решение для развертывания каналов E1 + Ethernet
- Реальная пропускная способность - до 18 Mбит/с в дуплексе (36 Mбит/с суммарная полезная скорость)
- Дальность радиосвязи до 80 км
- Частотные диапазоны: 2.3-2.9 ГГц; 4.9-6.03 ГГц
- Технология OFDM, обеспечивающая работу устройства в условиях nLOS/NLOS
- Простая в установке и обслуживании
- Выгодное соотношение цена/производительность
