Ruijie RG-S2910XS-E/P - это серия гигабитных коммутаторов нового поколения, созданная для обеспечения высочайшей безопасности, коммутатор обеспечивает высокую производительность и высокую энергоэффективность без блокировки / скорости передачи по сети. Эта серия обеспечивает полный гигабитный доступ и беспрецедентную масштабируемость до производительности 10G. Благодаря полностью новой аппаратной архитектуре и новейшей модульной операционной системе Ruijie RGOS11.X коммутаторы RG-S2910XS-E / P предлагают большую емкость стола, более высокую производительность аппаратной обработки и лучший опыт работы, чем все предыдущие. Кроме того, модели PoE в различных спецификациях поддерживают все порты нисходящего канала, работающие на PoE +, и удовлетворяют потребности в высокой пропускной способности восходящего канала 10G. Коммутаторы RG-S2910XS-E / P с легкостью гарантируют высокую плотность доступа пользователей и лучшую производительность агрегирования.
Основные характеристики коммутаторов серии RG-S2910XS-E:
• 4 технологии высокой надежности NeverDie: NFPP, XCor, VSU, XSurge
• Среднее время безотказной работы до 67+ лет (среднее время наработки на отказ)
• Пожизненное бесплатное управление облаком
• Встроенная поддержка маршрутизации уровня 3
• Поддержка резервирования питания

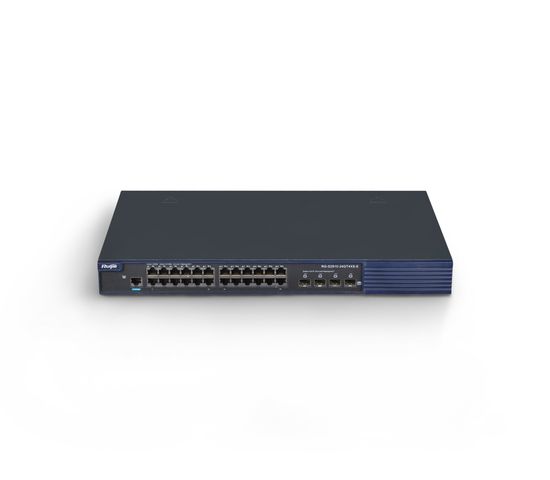

Модель | RG-S2910-24GT4XS-E | RG-S2910-48GT4XS-E | RG-S2910-10GT2SFP-PE | RG-S2910C-24GT2XS-HP-E | RG-S2910C-48GT2XS-HP-E |
Порты | 24 порта 10/100 / 1000BASE-T | 48 портов 10/100 / 1000BASE-T | 10 портов 10/100 / 1000BASE-T 2 порта 100 / 1000BASE-X SFP (некомбо) | 24 порта 10/100 / 1000BASE-T (PoE / PoE +) | 48 портов 10/100 / 1000BASE-T (PoE / PoE +) |
Слоты расширения | н/д | н/д | н/д | 2 | 2 |
Модульные слоты питания | н/д | н/д | н/д | 2 | 2 |
Слоты для вентиляторов | Фиксированный | Фиксированный | Безвентиляторный | Фиксированный | Фиксированный |
Модули расширения | н/д | н/д | н/д | M2910-01XS | M2910-01XS |
Порты управления | 1 консольный порт | 1 консольный порт | 1 консольный порт | 1 консольный порт | 1 консольный порт |
Коммутационная способность | 264 Гбит / с | 264 Гбит / с | 256 Гбит / с | 264 Гбит / с | 264 Гбит / с |
Скорость пересылки пакетов | 96 млн пакетов в секунду | 132 млн пакетов в секунду | 18 млн пакетов в секунду | 96 млн пакетов в секунду | 132 млн пакетов в секунду |
Максимум. Количество портов 10GE | 4 | 4 | н/д | 4 | 4 |
PoE | н/д | н/д | Стандарты питания IEEE802.3af и 802.3at; Автоматический / энергосберегающий (по умолчанию) режим питания; Горячий запуск и бесперебойное электроснабжение; Приоритет порта; Устройства PoE поддерживают стекирование | Стандарты питания IEEE802.3af и 802.3at; Автоматический / энергосберегающий (по умолчанию) режим питания; Горячий запуск и бесперебойное электроснабжение; Приоритет порта; Устройства PoE поддерживают стекирование | Стандарты питания IEEE802.3af и 802.3at; Автоматический / энергосберегающий (по умолчанию) режим питания; Горячий запуск и бесперебойное электроснабжение; Приоритет порта; Устройства PoE поддерживают стекирование |
Буфер порта | 1,5 МБ | ||||
RAM | 512 МБ | ||||
Таблица ARP | 1,000 | 1,000 | 500 | 1,000 | 1,000 |
MAC-адрес | 16K | ||||
Размер таблицы маршрутизации | 500 (IPv4 / IPv6) | 500 (IPv4 / IPv6) | 64 (IPv4 / IPv6) | 500 (IPv4 / IPv6) | 500 (IPv4 / IPv6) |
Записи ACL | Вход: 1,500 | Вход: 1,500 | В: 750 Выход: N / A | Вход: 1,500 | Вход: 1,500 |
VLAN | 4K 802.1q VLAN, VLAN на основе портов, VLAN на основе MAC, VLAN на основе протоколов, Private VLAN, Voice VLAN, QinQ, VLAN на основе IP-подсетей, GVRP, гостевая VLAN | ||||
QinQ | Базовый QinQ, гибкий QinQ, переключение VLAN 1: 1, переключение VLAN N: 1, переключение VLAN 1: N | ||||
Link Aggregation | AP, LACP (можно объединить максимум 8 портов), AP между устройствами, балансировка потока | ||||
Зеркалирование портов | Зеркальное отображение «многие к одному», зеркалирование «один ко многим», зеркальное отображение на основе потока, зеркалирование устройств, зеркалирование на основе VLAN, зеркалирование с фильтрацией VLAN, зеркалирование портов AP, RSPAN, ERSPAN # RG-S2910-10GT2SFP-PE поддерживает зеркалирование портов N: 1/1: N, зеркалирование на основе потока | ||||
Протоколы связующего дерева | IEEE802.1d STP, IEEE802.1w RSTP, стандартный 802.1s MSTP, Port fast, фильтр BPDU, защита BPDU, защита TC, защита TC, защита ROOT ， Защита корня связующего дерева (STRG) | ||||
DHCP | Сервер DHCP, клиент DHCP, отслеживание DHCP, ретранслятор DHCP, отслеживание DHCP IPv6, клиент DHCP IPv6, ретранслятор DHCP IPv6 ， Параметр отслеживания DHCP 82 | ||||
Несколько экземпляров протокола связующего дерева (MSTP) | 64 | ||||
Максимальный порт агрегации (AP) | 128 | ||||
SDN | OpenFlow 1.0 и 1.3 | ||||
VSU (виртуальный коммутатор) | Поддержка (до 9 элементов стека ， для обеспечения эффективности использования рекомендуется 4 элемента *), Локальное и удаленное стекирование, Агрегация каналов между шасси в стеке, Стекирование через порты Ethernet 10G # Все модели поддерживают указанные выше функции, кроме RG-S2910-10GT2SFP-PE | ||||
Нулевая конфигурация | CWMP (TR069) | ||||
L2 Особенности | MAC, EEE, ARP, VLAN, Basic QinQ, Felix QinQ, агрегация каналов, зеркалирование, STP, RSTP, MSTP, управление широковещательной / многоадресной / неизвестной одноадресной рассылкой, отслеживание IGMP v1 / v2 / v3, отслеживание IPv6 MLD v1 / v2 ， IGMP SGVL / IVGL, IGMP Querier, IGMP-фильтр, IGMP fast leave, DHCP, Jumbo frame, RLDP, LLDP, REUP, G.8032 ERPS, туннель протокола уровня 2 | ||||
Протоколы уровня 2 | IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3x, IEEE802.3ad, IEEE802.1p, IEEE802.1x, IEEE802.3ab, IEEE802.1Q (GVRP), IEEE802.1d, IEEE802.1w.1, IEEE802.1w.1s | ||||
Возможности IPv4 | Пинг, Traceroute | ||||
Возможности IPv6 | ICMPv6, IPv6 Ping, IPv6 Tracert, Ручная настройка локального адреса, Автоматическое создание локального адреса | ||||
Протоколы маршрутизации IPv4 | Статическая маршрутизация, RIP, OSPF v1 / v2 | ||||
Основные протоколы IPv6 | Адресация IPv6, обнаружение соседей (ND), ICMPv6, IPv6 Ping и IPv6 Tracert | ||||
Протоколы маршрутизации IPv6 | Статическая маршрутизация, RIPng, OSPF v3 | ||||
G.8032 | Поддерживать | ||||
ACL | Стандартный / расширенный / экспертный ACL, расширенный MAC ACL, ACL 80, IPv6 ACL, ведение журнала ACL, счетчик ACL, примечание ACL, глобальный ACL, перенаправление ACL, ACL на основе времени, ACL маршрутизатора, ACL VLAN, ACL на основе портов | ||||
QoS | Классификация трафика 802.1p / DSCP / TOS; Множественные механизмы планирования очереди, такие как SP, WRR, DRR, SP + WFQ, SP + WRR, SP + DRR; Ограничение скорости на основе порта ввода / вывода; Распознавание трафика на основе порта; Каждый порт поддерживает 8 приоритетов очереди; ограничение скорости на основе потока с минимальной степенью детализации 8 Кбит / с ， Dynamic QoS | ||||
Надежность | VSU (технология виртуализации для виртуализации нескольких устройств в 1); RIP GR; ERPS (G.8032); Технология быстрой коммутации REUP dual-link; RLDP (протокол быстрого обнаружения каналов) | VSU (технология виртуализации для виртуализации нескольких устройств в 1); RIP GR; ERPS (G.8032); Технология быстрой коммутации REUP dual-link; RLDP (протокол быстрого обнаружения каналов) | RIP GR; ERPS (G.8032); Технология быстрой коммутации REUP dual-link; RLDP (протокол быстрого обнаружения каналов) | VSU (технология виртуализации для виртуализации нескольких устройств в 1); RIP GR; ERPS (G.8032); Технология быстрой коммутации REUP dual-link; RLDP (протокол быстрого обнаружения каналов); Резервирование мощности 1 + 1; Модуль питания с возможностью горячей замены | VSU (технология виртуализации для виртуализации нескольких устройств в 1); RIP GR; ERPS (G.8032); Технология быстрой коммутации REUP dual-link; RLDP (протокол быстрого обнаружения каналов); Резервирование мощности 1 + 1; Модуль питания с возможностью горячей замены |
Формат EEE | Поддержка стандарта IEEE 802.3az | ||||
Безопасность | Привязка IP-адреса, MAC-адреса и адреса порта; Привязка IPv6, MAC-адреса и адреса порта; Отфильтровать недопустимые MAC-адреса; 802.1x на основе портов и MAC; МАБ; Portal и Portal 2.0 аутентификация; ARP-проверка; DAI; Ограничение скорости ARP-пакетов; Подмена ARP шлюза; Подавление трансляции; Иерархическое управление администраторами и защита паролем; RADIUS и TACACS +; изменение авторизации; Аутентификация безопасности AAA (IPv4 / IPv6) в управлении логином устройства; SSH и SSH V2.0; БПДУ охранник; Защита источника IP; CPP, NFPP; Защита порта ， CoA （RADIUS изменение авторизации） ， SCP (Secure Copy) Динамическая проверка ARP (DAI) | ||||
Управляемость | SNMPv1 / v2c / v3, CLI (Telnet / консоль), RMON (1, 2, 3, 9), SSH, системный журнал / отладка, NTP / SNTP, FTP, TFTP, Интернет, SFLOW ， HTTP или HTTPS # RG-S2910-10GT2SFP-PE поддерживает SNMPv2c, CLI (Telnet / Console), Syslog, RMON (1, 2, 3, 9), Web | ||||
Горячий патч | Поддерживать | ||||
Умный контроль температуры | Автоматическая регулировка скорости вентилятора; Оповещения о неисправности вентилятора; Проверка статуса вентилятора # Все модели поддерживают указанные выше функции, кроме RG-S2910-10GT2SFP-PE | ||||
Умный источник питания | н/д | н/д | н/д | Поддержка контроля и управления питанием | Поддержка контроля и управления питанием |
Другие протоколы | FTP, TFTP, клиент DNS, статический DNS | ||||
Размеры | 440 × 260 × 43,6 | 440 × 260 × 43,6 | 340 × 260 × 44 | 440 × 320 × 44 | 440 × 360 × 44 |
Высота стойки | 1RU | ||||
Масса | ≤3,5 кг | ≤4 кг | <2,5 кг | 5,8 кг (вес брутто) | 6,8 кг (вес брутто) |
Среднее время безотказной работы (часы) | > 200 тыс. | ||||
Защита от молний на порте питания | Общий режим 6 кВ / дифференциальный режим 6 кВ | Общий режим 6 кВ / дифференциальный режим 6 кВ | Общий режим 6 кВ / дифференциальный режим 6 кВ | Общий режим 4KV / Дифференциальный режим 2K | Общий режим 4KV / Дифференциальный режим 2K |
Защита от молний на коммуникационном порте | Общий режим 6 кВ | ||||
Источник питания | AC вход: | Вход переменного тока: | Вход переменного тока: Диапазон номинального напряжения: от 100 В до 240 В переменного тока Максимальный диапазон напряжения: от 90 В до 264 В переменного тока Частота: 50/60 Гц Номинальный ток: 2А
Вход HVDC: | Питание переменного тока (RG-M5000E-AC500P): | Питание переменного тока (RG-M5000E-AC500P): |
Потребляемая мощность | 24 Вт | 50 Вт | 165 Вт (с 8-портовым PoE или 4-портовым PoE +) | 850 Вт (с 24 портами PoE +) | 1700 Вт (с 48 портами PoE +) |
PoE мощность | н/д | н/д | 125 Вт | RG-M5000E-AC500P: 370 Вт | RG-M5000E-AC500P: 370 Вт |
Стандарты безопасности | МЭК 60950-1, EN 60950-1 | ||||
Стандарты выбросов | EN 300386, EN 55022/55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000- 4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 | ||||
Температура | Рабочая температура: от 0 ° C до 50 ° C | Рабочая температура: от 0 ° C до 50 ° C | Рабочая температура: от 0 ° C до 45 ° C | Рабочая температура: от 0 ° C до 50 ° C | Рабочая температура: от 0 ° C до 50 ° C |
Температура хранения: от -40 ° C до 70 ° C | |||||
Влажность | Влажность при эксплуатации: от 10% до 90% относительной влажности | ||||
Влажность при хранении: от 5% до 95% относительной влажности | |||||
Рабочая высота | От -500 м до 5000 м | ||||
