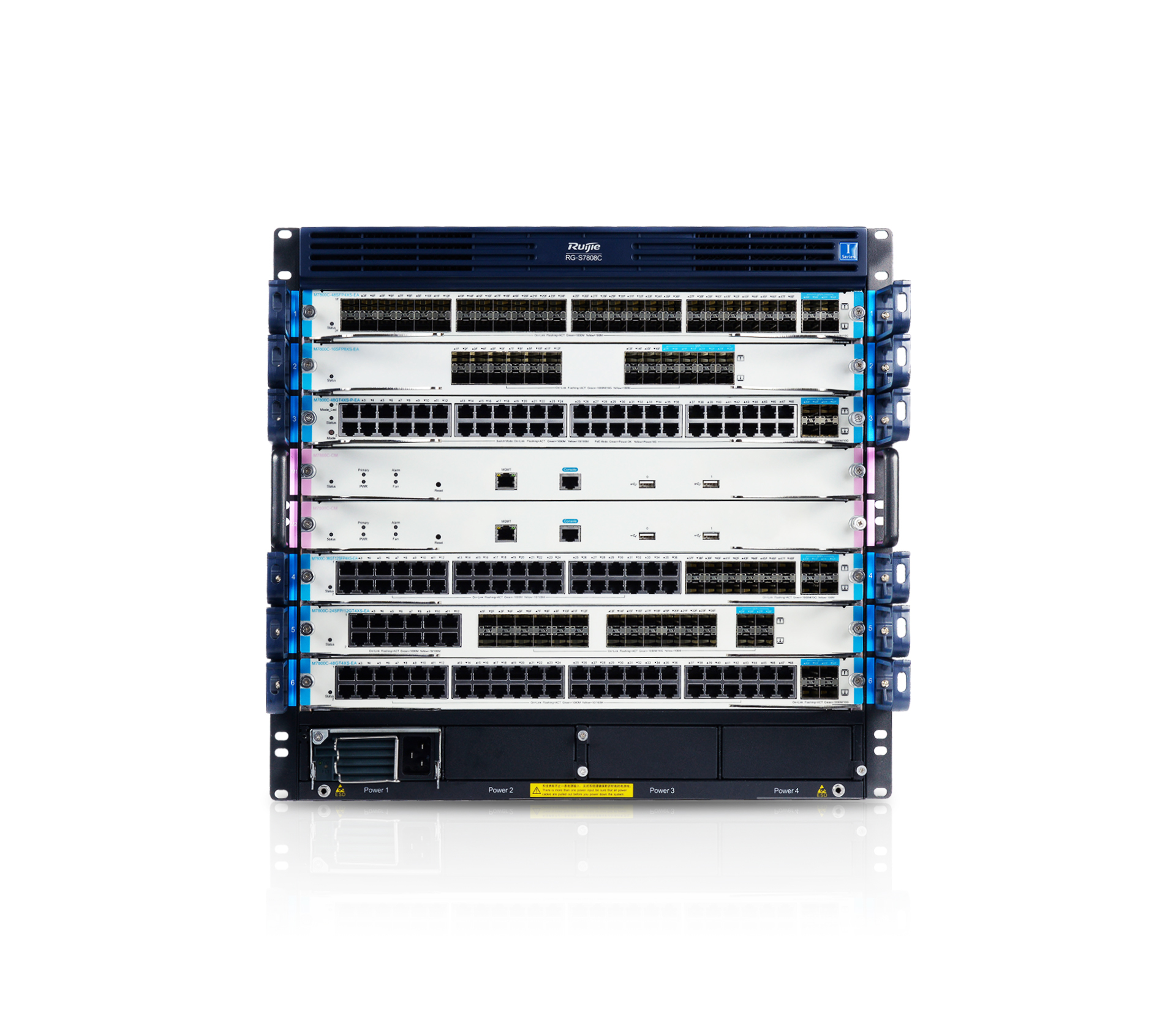

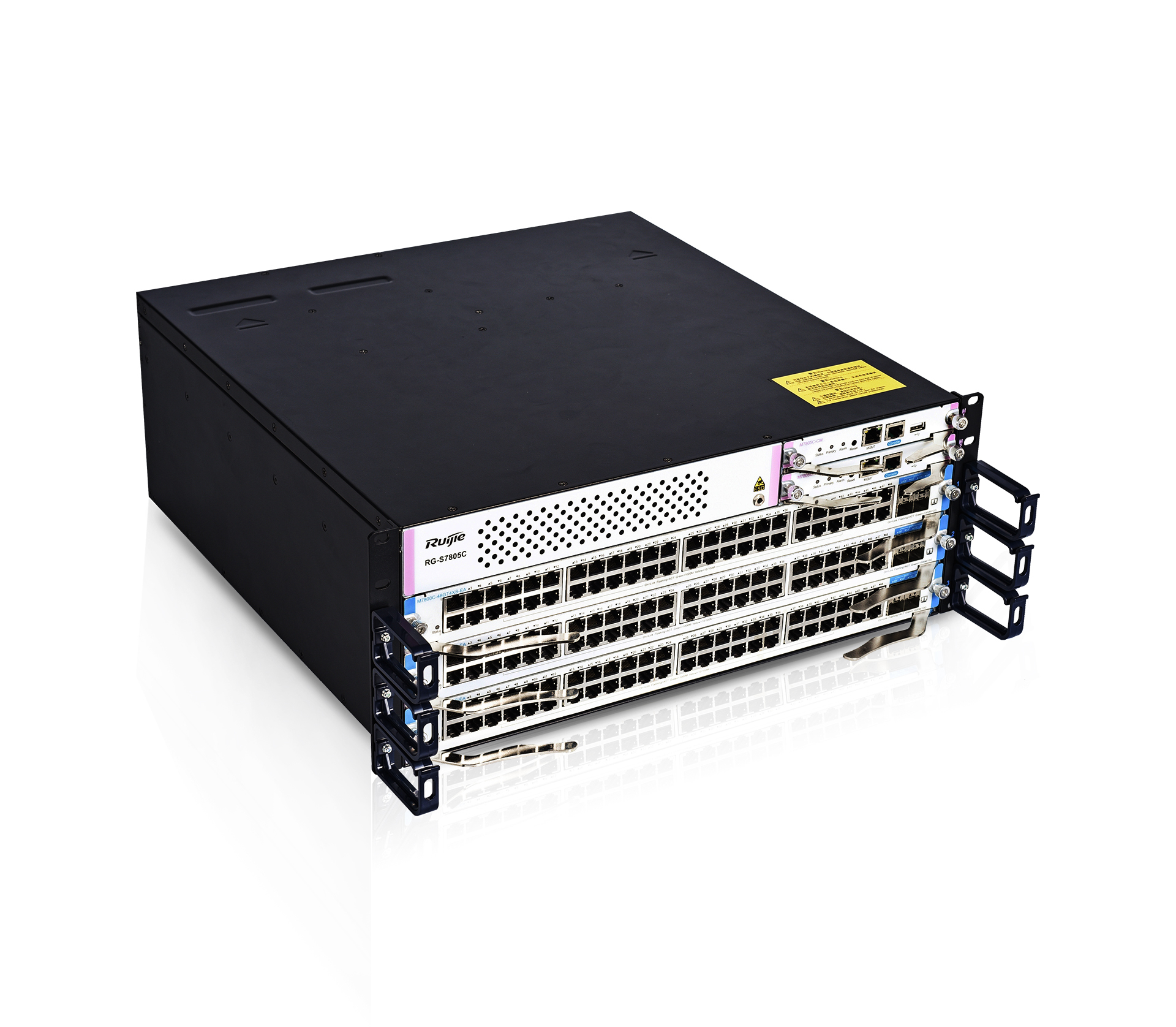

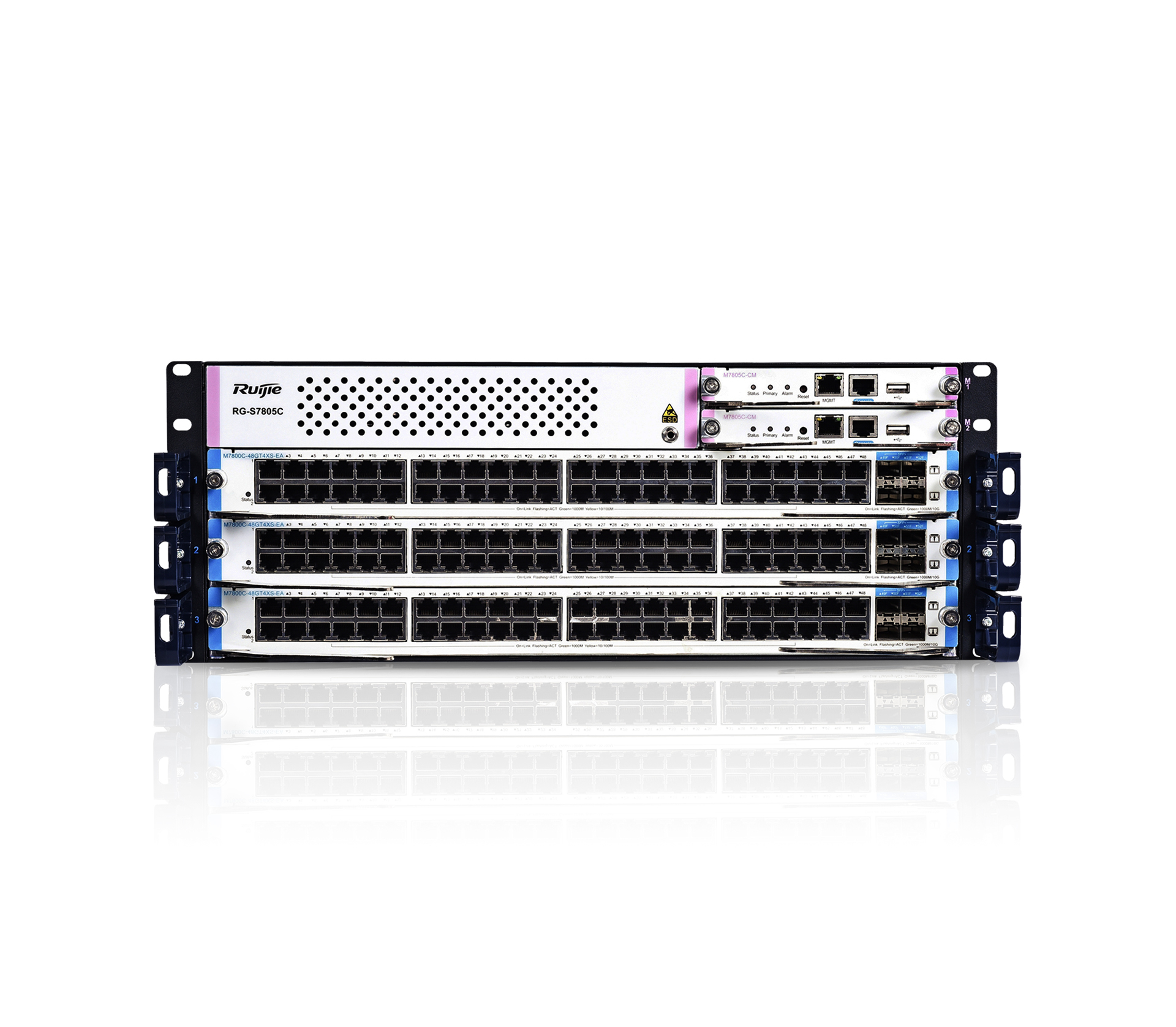

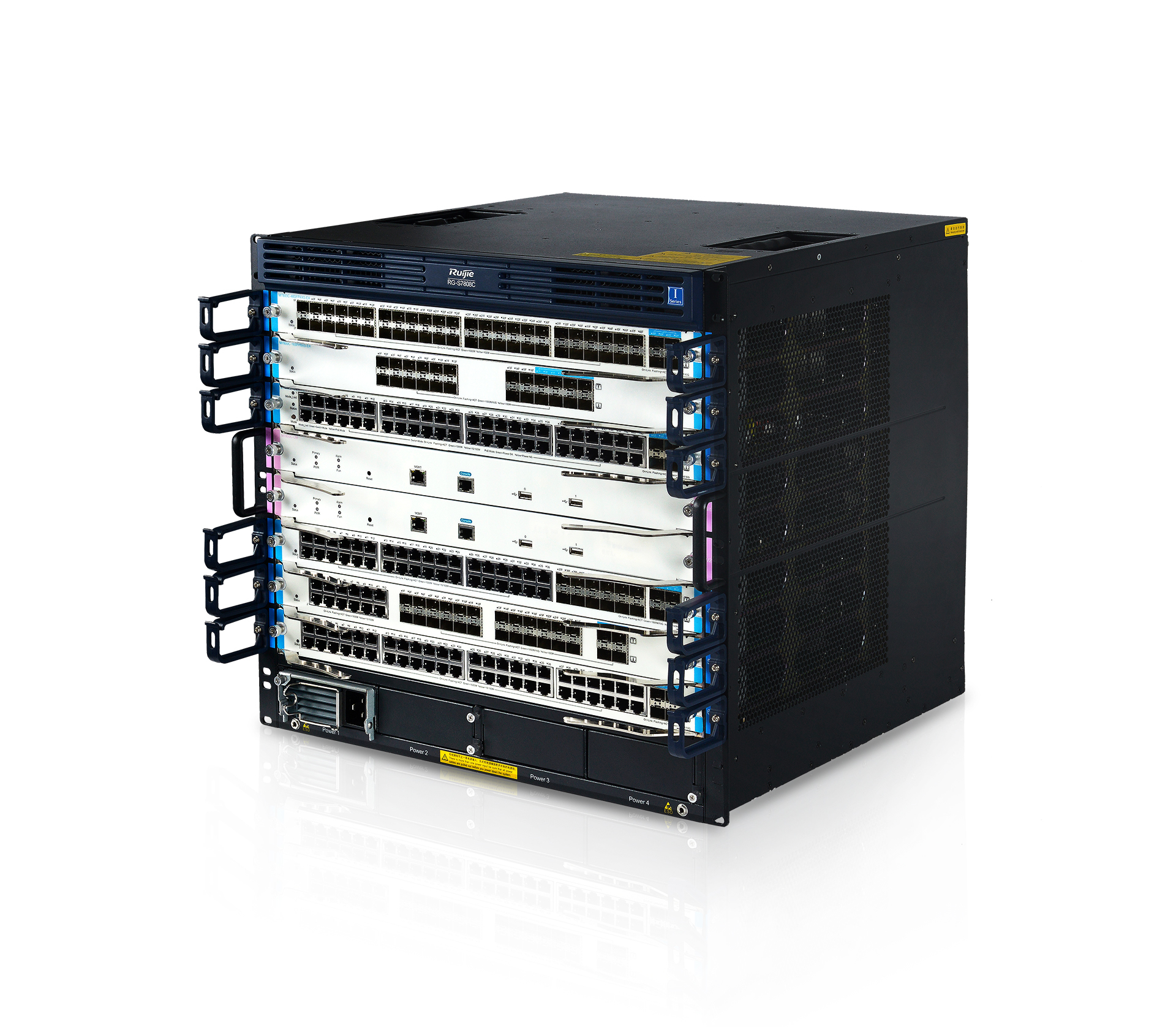

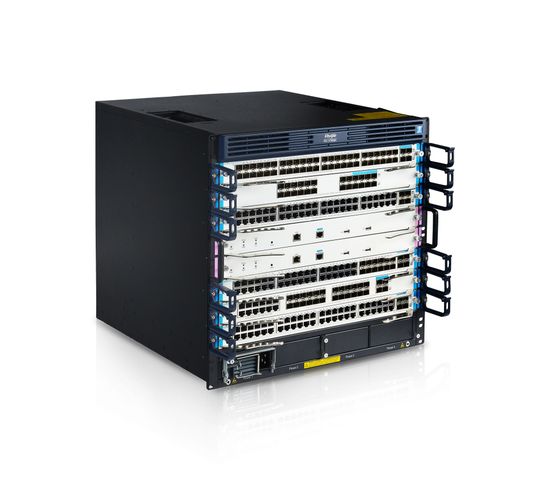

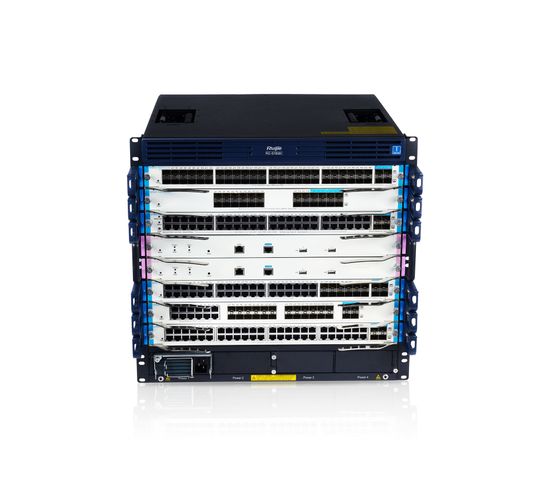

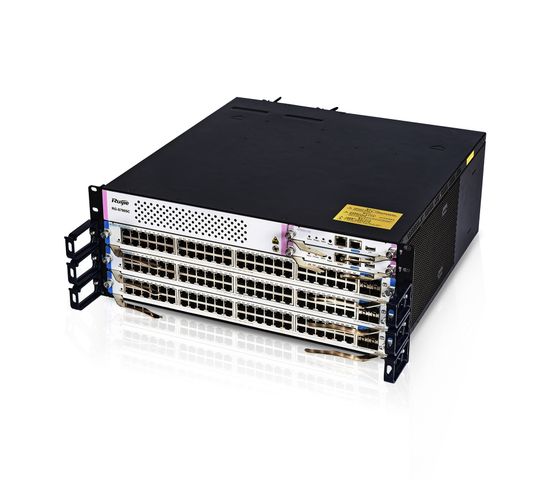

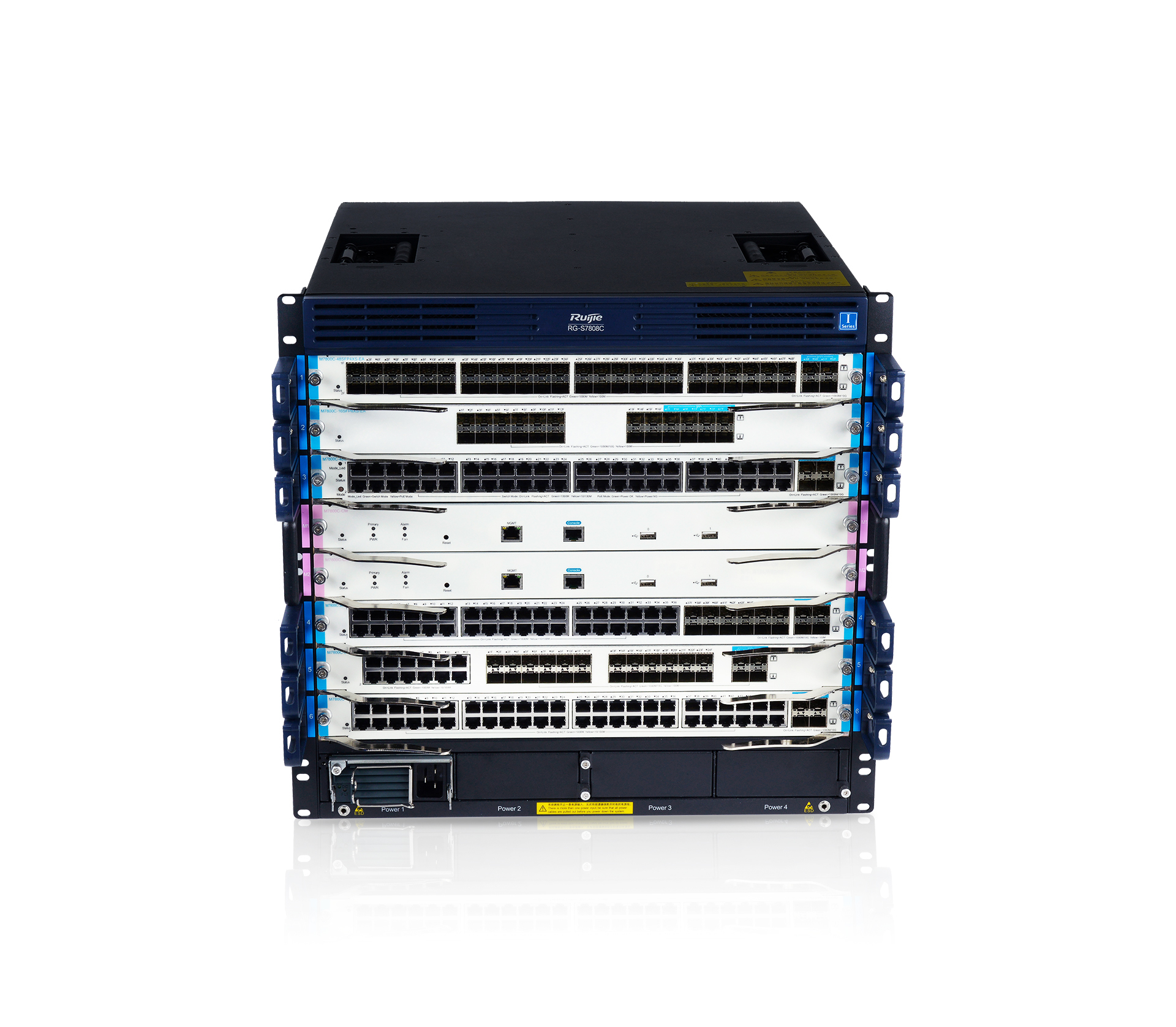

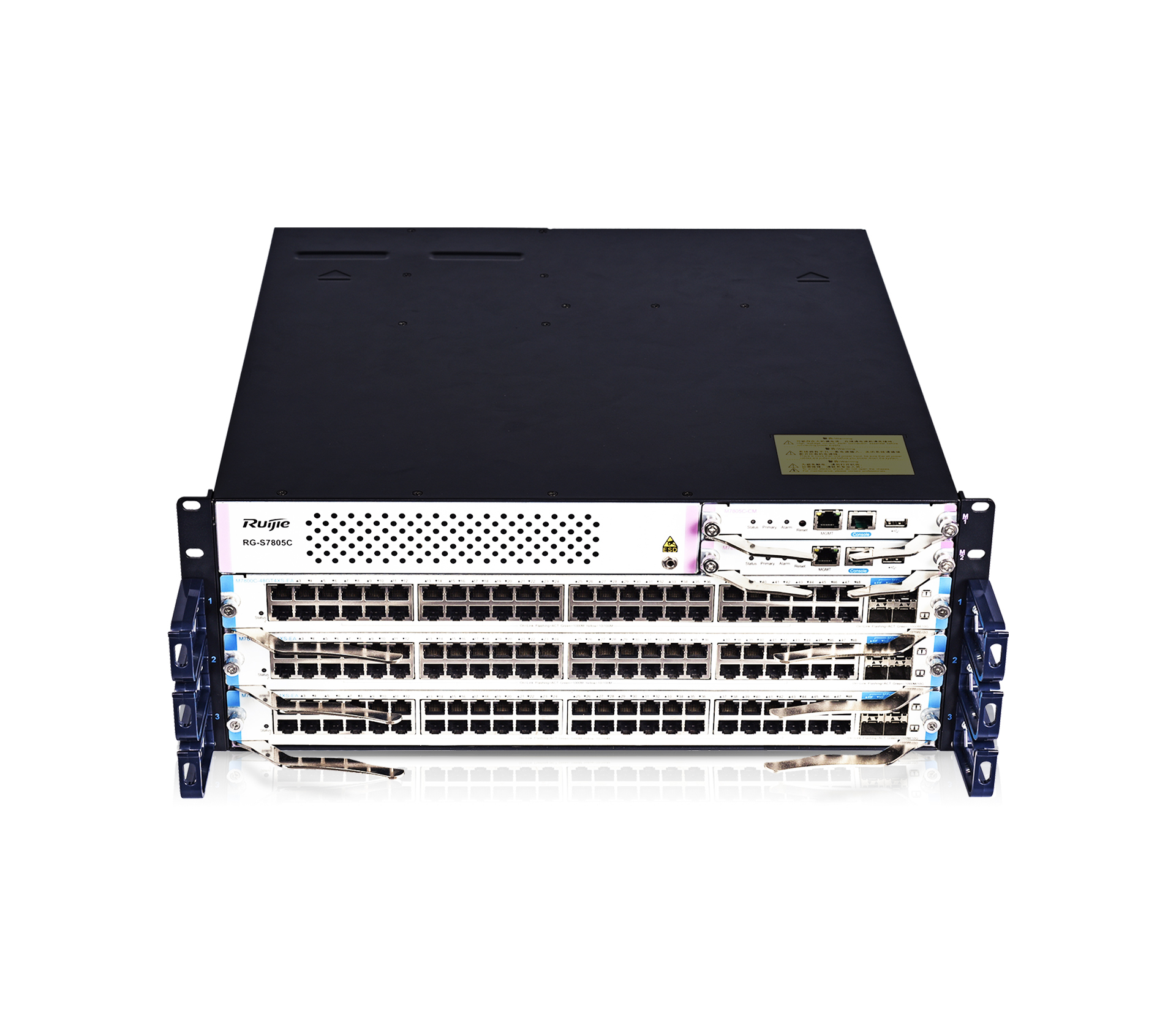

Серия коммутаторов Ruijie RG-S7800C Core разработана специально для интегрированных сетей следующего поколения. Реализуя передовую операционную систему RGOS11.X и технологии виртуализации VSU / VSD, коммутатор будущего поддерживает требования Ethernet. Функция VSU (Virtual Switch Unit) значительно упрощает архитектуру клиентской сети для повышения эффективности работы. VSD (Virtual Switch Device), еще одна технология виртуализации, значительно снижает общую стоимость инвестиций за счет улучшения использования устройства. Коммутаторы серии RG-S7800C идеально подходят для производственных сетей и других организаций.
Основные характеристики коммутатора Core серии RG-S7800C:
● Экономичный коммутатор шасси начального уровня.
● Превосходная производительность с коммутационной способностью до 88,62 Тбит / с.
● Поддержка виртуализации сети (VSU и VSD) и расширенной маршрутизации уровня 3 (OSPF, BGP).
● Надежность операторского класса: модуль управления / питание / резервирование вентиляторов, компоненты с возможностью горячей замены.
● Поддержка крупномасштабных MAC-адресов (до 64 КБ) и таблиц ARP (до 20 КБ).
● Поддержка PoE / PoE + с независимым модулем питания PoE.
Функции серии RG-S7800C:
Виртуализация для распределения на основе спроса
Виртуальный коммутатор 3.0 (VSU)
Коммутаторы серии RG-S7800C поддерживают Virtual Switch Unit 3.0 (VSU). Эта технология позволяет виртуализировать 2 устройства в одну логическую единицу, что в значительной степени сводит к минимуму количество сетевых узлов и снижает нагрузку на обслуживание. Превосходное переключение каналов связи при отказе 50 ~ 200 мс обеспечивает плавную и бесперебойную передачу ключевых услуг. Коммутатор серии RG-S7805C поддерживает агрегацию каналов между устройствами для простого двойного восходящего канала к серверу / коммутатору, эффективно увеличивая окупаемость инвестиций в полосу пропускания.
Виртуальное коммутационное устройство (VSD)
Коммутаторы серии RG-S7800C поддерживают VSD, в котором одно устройство может быть виртуализировано в несколько виртуальных блоков. Каждый виртуальный модуль имеет уникальный интерфейс управления конфигурацией и независимое распределение оборудования (например, хранилище, TCAM и таблицу пересылки оборудования). Все функции поддерживают перезапуск без влияния на другие виртуальные машины. Пользователи могут реализовать распределение сетевых ресурсов в зависимости от различных потребностей. Таким образом, ресурсы основного коммутатора можно использовать совместно с другими доменами и пользователями. С включением VSU3.0 и VSD коммутатор удовлетворительно обеспечивает полное объединение ресурсов.
Надежность операторского класса
Конструкция с резервированием ключевых компонентов коммутаторов серии RG-S7800C обеспечивает превосходную защиту: управление мощностью двигателя и модули вентиляторов поддерживают резервирование 1 + 1. Все резервные компоненты поддерживают горячую замену, что обеспечивает максимальную надежность и доступность. Также поддерживается технология «горячего исправления», позволяющая производить обновление через Интернет.
Поддержка GR для OSPF / IS-IS / BGP и BFD для VRRP / OSPF / BGP4 / ISIS / ISISv6 / статической маршрутизации для включения механизма быстрого обнаружения ошибок различных протоколов. Эта функция сводит к минимуму время обнаружения неисправности до менее 50 мс.
Модульная операционная система с несколькими процессорами
С 1998 года Ruijie инвестирует в исследования и разработки модульной операционной системы. Программная платформа коммутаторов серии RG-S7800C разработана на основе многопроцессорной модульной операционной системы следующего поколения RGOS 11.X для интеграции таких сервисных функций, как слабосвязанный межсетевой экран, беспроводная связь и аутентификация, в единую облачную сетевую операционную систему. Программная платформа серии RG-S7800C также поддерживает полную виртуализацию и предлагает широкий набор функций для центров обработки данных и кампусных сетей. Ключевые показатели доступности, такие как многопроцессорные модули, резервное копирование процессов и горячие исправления, достигли лидирующего в отрасли уровня.
Превосходная энергоэффективность
Внутренняя система разработана для низковольтного источника питания с высокоэффективным модульным питанием, чтобы сформировать более эффективную систему электропитания. Многоядерный ЦП поддерживает динамическое управление питанием со всеми медными портами Ethernet и реализует стандарт Energy-Efficient Ethernet (EEE) для экономии энергии при небольшой нагрузке.
Интеллектуальный вентилятор поддерживает 256 скоростей модуляции с точным контролем температуры, энергосбережением и контролем шума. Устройство может работать при высокой температуре в течение длительного времени или в суровых условиях. Таким образом, коммутаторы серии RG-S7800C помогают клиентам максимально сэкономить на кондиционировании воздуха.
Модель | RG-S780 5 C | RG-S7808C |
Слоты для модулей | 5 (2 для управляющих двигателей) | 8 (2 для управляющих двигателей) |
Модульные слоты питания | 2 (для питания системы) | 6 (4 для питания системы; 2 для питания PoE) |
Коммутационная способность | 19,2 Тбит / с / 52,13 Тбит / с | 22,25 Тбит / с / 88,62 Тбит / с |
Скорость пересылки пакетов | 215 млн пакетов в секунду | 624 млн пакетов в секунду |
Максимум. Количество портов 10GE | До 24 | До 48 |
PoE | Без поддержки | Поддерживать |
Таблица ARP | До 20К | До 20К |
MAC-адрес | До 64К | До 64К |
Маршрутные записи | До 10К | До 10К |
Многоадресные записи (IPv4 / IPv6) | До 8K / 4K | До 8K / 4K |
Записи ACL | До 3500 | До 3500 |
VLAN | До 4K | До 4K |
QinQ | Базовый QinQ, гибкий QinQ | Базовый QinQ, гибкий QinQ |
Link Aggregation | AP, LACP | AP, LACP |
Зеркалирование портов | Зеркальное отображение «многие к одному», зеркальное отображение «один ко многим», зеркальное отображение на основе потока, SPAN, RSPAN, зеркалирование VLAN | Зеркальное отображение «многие к одному», зеркальное отображение «один ко многим», зеркальное отображение на основе потока, SPAN, RSPAN, зеркалирование VLAN |
Протоколы связующего дерева | Поддержка STP, RSTP и MSTP | Поддержка STP, RSTP и MSTP |
DHCP | Поддержка ретрансляции DHCP, отслеживания DHCP, DHCP-сервера, DHCP-клиента | Поддержка ретрансляции DHCP, отслеживания DHCP, DHCP-сервера, DHCP-клиента |
Несколько экземпляров связующего дерева (MST) | 64 (не включая 0 по умолчанию) | 64 (не включая 0 по умолчанию) |
Максимальный порт агрегации (AP) | До 2048 | До 2048 |
Экземпляры виртуальной маршрутизации и пересылки (VRF) | До 1000 | До 1000 |
VSU (виртуальный коммутатор) | До 2 участников стека | До 2 участников стека |
VSD (виртуальное коммутационное устройство) | До 4 преобразователей частоты | До 4 преобразователей частоты |
L2 Особенности | Jumbo Frame, 802.1Q, STP, RSTP, MSTP, Super VLAN, GVRP, QinQ, Flexible QinQ, LLDP, ERPS (G.8032), VLAN на основе MAC, голосовая VLAN, RLDP | Jumbo Frame, 802.1Q, STP, RSTP, MSTP, Super VLAN, GVRP, QinQ, гибкий QinQ, LLDP, ERPS (G.8032) |
Протоколы уровня 2 | IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP), IGMP Snooping, Jumbo Frame (9 Кбайт), IEEE802.1ad (QinQ и гибкий QinQ), GVRP | IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP), IGMP Snooping, Jumbo Frame (9 Кбайт), IEEE802.1ad (QinQ и гибкий QinQ), GVRP |
Функции уровня 3 | ARP, IPv4 / v6, PBR v4 / v6 | ARP, IPv4 / v6, PBR v4 / v6 |
Протоколы уровня 3 (IPv4) | Ping, Traceroute, многопутевая маршрутизация с равной стоимостью (ECMP) | Ping, Traceroute, многопутевая маршрутизация с равной стоимостью (ECMP) |
Возможности IPv4 | Статическая маршрутизация, RIP, OSPF, BGP4, ISIS, VRRP, маршрутизация с равной стоимостью, маршрутизация на основе политик, туннель GRE | Статическая маршрутизация, RIP, OSPF, BGP4, ISIS, VRRP, маршрутизация с равной стоимостью, маршрутизация на основе политик, туннель GRE |
Возможности IPv6 | Статическая маршрутизация OSPFv3, BGP4 +, IS-ISv6, MLD, VRRPv3, маршрутизация с равной стоимостью, маршрутизация на основе политик, ручной туннель, автоматический туннель, туннель ISATAP, туннель GRE | Статическая маршрутизация OSPFv3, BGP4 +, IS-ISv6, MLD, VRRPv3, маршрутизация с равной стоимостью Маршрутизация на основе |
Основные протоколы IPv6 | DNS-клиент v6, DHCP-ретранслятор v6, DHCP-сервер v6, Telnet v6, TFTP-клиент v6, FTP v6, NTP-клиент v6, NTP-сервер v6 | DNS-клиент v6, DHCP-ретранслятор v6, DHCP-сервер v6, Telnet v6, TFTP-клиент v6, FTP v6, NTP-клиент v6, NTP-сервер v6 |
Протоколы маршрутизации | RIP, RIPng, OSPFv2 / v3, BGP4, BGP4 +, IS-ISv4 / v6, политика маршрутизации | RIP, RIPng, OSPFv2 / v3, BGP4, BGP4 +, IS-ISv4 / v6, политика маршрутизации |
Функции туннеля IPv6 | Ручной туннель 6over4, автоматический туннель 6to4, ручной туннель, автоматический туннель, туннель ISATAP, IPv4 через туннель IPv6, IPv6 через туннель IPv4, туннель GRE (4 на 6), туннель GRE (6 на 4) | Ручной туннель 6over4, автоматический туннель 6to4, ручной туннель, автоматический туннель, туннель ISATAP, IPv4 через туннель IPv6, IPv6 через туннель IPv4, туннель GRE (4 на 6), туннель GRE (6 на 4) |
Многоадресная рассылка | IGMP v1 / v2 / v3, отслеживание IGMP, прокси IGMP, протоколы многоадресной маршрутизации (PIM-DM, PIM-SM, PIM-SSM), MLD, статическая маршрутизация многоадресной рассылки | IGMP v1 / v2 / v3, отслеживание IGMP, прокси IGMP, протоколы многоадресной маршрутизации (PIM-DM, PIM-SM, PIM-SSM), MLD, статическая маршрутизация многоадресной рассылки |
G.8032 | Поддерживать | Поддерживать |
Емкость ACE | До 3500 | До 3500 |
ACL | Стандартный / Расширенный / Экспертный ACL; ACL 80; IPv6 ACL | Стандартный / Расширенный / Экспертный ACL; ACL 80; IPv6 ACL |
QoS | 802.1p, механизмы планирования очереди (SP, WRR, DRR, WFQ, SP + WFQ, SP + WRR, SP + DRR), RED / WRED, ограничение скорости на основе порта ввода / вывода | 802.1p, механизмы планирования очереди (SP, WRR, DRR, WFQ, SP + WFQ, SP + WRR, SP + DRR), RED / WRED, ограничение скорости на основе порта ввода / вывода |
IPv6 ACL | Поддерживать | Поддерживать |
Надежность | Управление двигателем, блоком питания и вентилятором: резервирование 1 + 1; Компоненты с возможностью горячей замены; Горячий патч и онлайн-обновление патча; GR для OSPF / IS-IS / BGP; BFD для VRRP / OSPF / BGP4 / ISIS / ISISv6 / статической маршрутизации | Управление двигателем, блоком питания и вентилятором: резервирование 1 + 1; Компоненты с возможностью горячей замены; Горячий патч и онлайн-обновление патча; GR для OSPF / IS-IS / BGP; BFD для VRRP / OSPF / BGP4 / ISIS / ISISv6 / статической маршрутизации |
Формат EEE | Поддержка EEE (802.3az) | Поддержка EEE (802.3az) |
Безопасность | NFPP (Network Foundation Protection Policy), CPP (CPU Protection), DAI, Port Security, IP Source Guard, 802.1x, Portal authentication, RADIUS и TACACS + аутентификация входа пользователя, uRPF, политика безопасности учетной записи и пароля, неизвестные многоадресные рассылки не доставляются к ЦП и поддержка подавления неизвестных одноадресных рассылок, Поддержка SSHv2 для обеспечения безопасного и зашифрованного канала для входа пользователя в систему | NFPP (Network Foundation Protection Policy), CPP (CPU Protection), DAI, Port Security, IP Source Guard, 802.1x, Portal authentication, RADIUS и TACACS + аутентификация входа пользователя, uRPF, политика безопасности учетной записи и пароля, неизвестные многоадресные рассылки не доставляются к ЦП и поддержка подавления неизвестных одноадресных рассылок, Поддержка SSHv2 для обеспечения безопасного и зашифрованного канала для входа пользователя в систему |
Управляемость | Конфигурация командной строки консоли / AUX Modem / Telnet / SSH2.0; FTP, TFTP, управление загрузкой / скачиванием файлов Xmodem; SNMP V1 / V2c / V3; RMON; Часы NTP; Аварийная сигнализация и самовосстановление; Системный журнал; sFlow | Конфигурация командной строки консоли / AUX Modem / Telnet / SSH2.0; FTP, TFTP, управление загрузкой / скачиванием файлов Xmodem; SNMP V1 / V2c / V3; RMON; Часы NTP; Аварийная сигнализация и самовосстановление; Системный журнал; sFlow |
Горячий патч | Поддерживать | Поддерживать |
Умный контроль температуры | Автоматическая регулировка скорости вентилятора; Оповещения о неисправности вентилятора; Проверка статуса вентилятора | Автоматическая регулировка скорости вентилятора; Оповещения о неисправности вентилятора; Проверка статуса вентилятора |
Умный источник питания | Поддержка контроля и управления питанием | Поддержка контроля и управления питанием |
Другие протоколы | DHCP-клиент, DHCP-ретранслятор, DHCP-сервер, ARP-прокси, системный журнал | DHCP-клиент, DHCP-ретранслятор, DHCP-сервер, ARP-прокси, системный журнал |
Размеры | 442 мм x 451 мм x 175 мм ， 4U | 442 мм × 595 мм × 439 мм, 10U |
Высота стойки | 4RU | 10RU |
Масса | 12,42 кг (общий вес пустого шасси и вентиляторов) | 32,35 кг (общий вес пустого шасси и вентиляторов) |
MTBF | 312 тыс. Часов | 312 тыс. Часов |
Стандарты безопасности | МЭК 60950-1, EN 60950-1 | |
Стандарты выбросов | EN 300386, EN 55022/55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000- 4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 | EN 300386, EN 55022/55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000- 4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 |
Источник питания | RG-PA300I-F ： 90-290 В переменного тока и 1 92-290 В постоянного тока ~ 300 Вт | RG-PA1600I-F ： 90-180 В ~ 1200 Вт ； 180-264 В ~ 1600 Вт RG-PA600I-F ： 90-180 В ~ 600 Вт ； 180-264 В ~ 600 Вт RG-PA1600I-PL ： 90-175 В ~ 1000 Вт ； 176-264 В ~ 1600 Вт RG-PA3000I-PL: 90-175 В ~ 1200 Вт, 176-209 В ~ 2500 Вт, 210-264 В ~: 3000 Вт |
Потребляемая мощность | <80 Вт | <176 Вт |
Потребляемая мощность PoE | Без поддержки | <800 Вт |
Температура | Рабочая температура: от 0ºC до 50ºC | Рабочая температура: от 0ºC до 50ºC |
Температура хранения: от -40ºC до 70ºC | Температура хранения: от -40ºC до 70ºC | |
Влажность | Влажность при эксплуатации: от 10% до 90% (без конденсации) | Влажность при эксплуатации: от 10% до 90% (без конденсации) |
Влажность при хранении: от 5% до 95% относительной влажности | Влажность при хранении: от 5% до 95% относительной влажности | |
Рабочая высота | От 3000 до 5000 м | От 3000 до 4000 м |
