- Высокая надежность
- Возможность настройки в резонанс
- Хорошее соотношение цена/качество

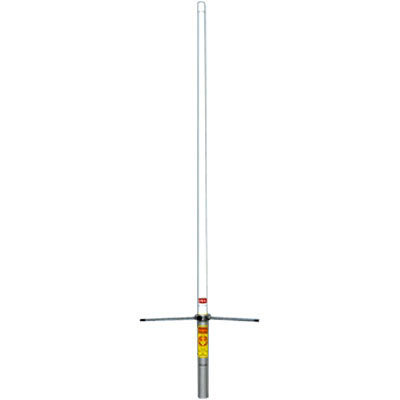

Anli A-100 DB - настраиваемая стационарно-базовая антенна с круговой диаграммой направленности, работающая одновременно в двух радиолюбительских диапазонах VHF(143-148 МГц) и UHF(430-460 МГц), предназначенная как для эксплуатации в сетях связи, так и для их создания. Антенна настраивается методом укорочения. Усиление антенны составляет 3,5/6 дБ (VHF/UHF) с максимальной мощностью до 200 Вт. Базовая антенна ANLI A-100 DB построена по принципу параллельного сложения мощностей коллинеарно расположенных излучающих элементов, за счет этого достигается сужение ДН в вертикальной плоскости (чем больше длина антенны, тем уже ДН и выше усиление).
Все проводящие элементы антенны Anli A-100MU выполнены из чистой меди, что снижает активные потери и позволяет использовать антенну при большой мощности источника. Излучающие элементы антенны ANLI A-100 DB помещены в пластиковый корпус из высокопрочного фибергласа, устойчивого к ветровым нагрузкам (до 160 км/ч ). Для соединения антенн с кабелем использован разъем UHF PL-259. Базовая антенна ANLI A-100 DB комплектуется универсальным узлом крепления для установки на мачту диаметром 30-70 мм.
Питание антенны осуществляется заземленным автотрансформатором.Для подключения ВЧ кабеля использован разъем UHF PL-259 (гнездо). Возможна поставка антенн с разъемом N (гнездо) на заказ. Антенна поставляется настроенной на диапазон 420-440 МГц, перестройка на другие диапазоны осуществляется согласно прилагаемой инструкции путем укорочения излучающих элементов.
Комплект поставки антенны Anli A-100 DB:
- Антенна
- Хомуты крепления на мачту
- Техническая документация и инструкция
- Упаковка.
| Механические характеристики | A-100 DB |
| Длина антенны | 1.15 м |
| Вес антенны | 1.1 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 30-70 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45° ~ +85° |
| Грозозащита | заземл. по DC |
| Электрические характеристики | A-100 DB |
| Диапазон рабочих частот | 143-148 и 430-460 МГц |
| Значение КСВ | <1,5 |
| Заявленный коэффициент усиления, dBi | 3,5 (VHF) / 6 (UHF) |
| Волновое сопротивление, Ом | 50 |
| Диаграмма направленности | Круговая 135 градусов |
| Коэффициент Эффективности Антенны, дБ | 3,5/6 |
| Мощность нагрузки регулярная | 20 |
| Максимальная мощность, Вт | 200 |
| Поляризация | Вертикальная |
| Разъем питания | U female |
| Разъем | PL 259 (UHF) - гнездо |
