- Высокое усиление
- Высокая надежность
- Хорошее соотношение цена/качество

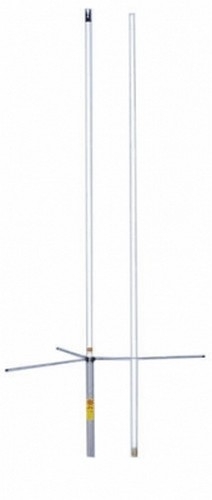

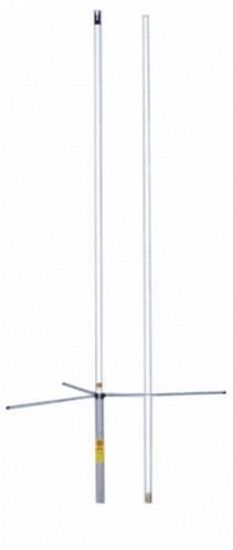

Anli A-300 MU - базовая антенна диапазона UHF с круговой диаграммой направленности (ДН), обладающая высоким усилением, сопоставимым с усилением направленных антенн. Антенна состоит из 6-ти коллинеарных излучающих элементов, соединенных между собой фазосдвигающими дросселями, которые компенсируют отрицательный набег фазы в 135 градусов (3/8 λ) и сами практически не излучают. Благодаря этому все шесть элементов запитаны последовательно и излучают синфазно. За счет сложения их мощностей происходит сужение ДН в вертикальной плоскости, при этом максимум ДН перпендикулярен оси антенны. Корпус антенны изготовлен из трехслойного фибергласса с перекрестной намоткой и обладает повышенной устойчивостью к большим ветровым нагрузкам.
Антенна поставляется настроенной на диапазон 400-420 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором.
Антенны UHF диапазона поставляются с разъемом N (розетка).
Комплект поставки антенны Anli A-300 MU:
- Антенна
- Противовесы
- Монтажный набор
- Техническая документация и инструкция
- Упаковка
| Механические характеристики | A-300 MU |
| Длина антенны | 3,6 м |
| Вес антенны | 2.2 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 35-65 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45° ~ +85° |
| Грозозащита | заземл. по DC |
| Электрические характеристики | A-300 MU |
| Диапазон рабочих частот | 400-512 МГц |
| Заявленный коэффициент усиления, dBi | 10 |
| Волновое сопротивление, Ом | 50 |
| Полоса пропускания по уровню КСВ=1.5, МГц | ≥ 7 |
| Значение КСВ на резонансной частоте | <1,2 |
| Ширина ДН по уровню -3 dB | 17° |
| Максимальная мощность, Вт | 200 |
| Отклонение max. ДН от горизонта | 0° |
| Поляризация | Вертикальная |
| Разъем питания | N female |
| Кол-во излучающих элементов | 6x5/8 λ |
| Тип антенны | коллинеар |
