Лучшая в отрасли серия коммутаторов RG-S6220H от Ruijie, разработанная для центров обработки данных следующего поколения и служб облачных вычислений, обеспечивает неблокирующую, унифицированную и виртуализированную коммутационную производительность с высокой прозрачностью и устойчивостью. Высокопроизводительные и экономичные коммутаторы серии RG-S6220H решают такие проблемы, как всплеск трафика и высокая стоимость развертывания, служа прочной основой для сетевых решений облачных вычислений.
Коммутаторы серии RG-S6220H расширяют границы, предлагая коммутаторы для центров обработки данных с облачными вычислениями 10G для IP-сети. Чтобы соответствовать тенденции виртуализации центров обработки данных и облачных вычислений, коммутаторы серии RG-S6220H используют ведущую в отрасли технологию VSU 2.0, которая позволяет виртуализировать несколько физических устройств в одно, значительно упрощая структуру сети и повышая надежность оборудования. Коммутаторы серии RG-S6220H также поддерживают обнаружение виртуальных машин, автоматическую миграцию политик безопасности и другие функции виртуализации центров обработки данных нового поколения. Коммутаторы серии RG-S6220H, оснащенные функциями двухстековой многоуровневой коммутации IPv4 / IPv6, предлагают множество туннельных технологий, которые можно применять в гибридных сетях IPv4, IPv6 или IPv4 / IPv6.
Благодаря интеллектуальной классификации трафика от уровня 2 до уровня 7, а также усовершенствованной стратегии качества обслуживания коммутаторы серии RG-S6220H могут масштабировать классификацию потока услуг в соответствии с различными приложениями для обеспечения передачи данных с малой задержкой.
Многофункциональные коммутаторы обеспечивают сквозное QoS и отличную производительность виртуализации для центров обработки данных следующего поколения. Серия идеальна для уровня доступа крупных сетей центров обработки данных, конвергенции или базового уровня сетей средних и малых центров обработки данных, уровня конвергенции больших кампусных сетей, а также базового уровня средних и малых сетей.
Основные характеристики коммутаторов серии RG-S6220H:
● Поддержка виртуализации центра обработки данных (EVPN VXVLAN, VSU 2.0, OpenFlow)
● Неблокирующая производительность с большой емкостью кэширования.
● До 48 портов 10G BASE-X / BASE-T и 32 портов 40G BASE-X
● Расширенная поддержка маршрутизации уровня 3.
● Поддержка резервирования питания и вентилятора (модуль питания и трансивер поддерживают горячую замену).
Модель | RG-S6220-48XS6QXS-H | RG-S6220-48XT6QXS-H | RG-S6220-32QXS-H |

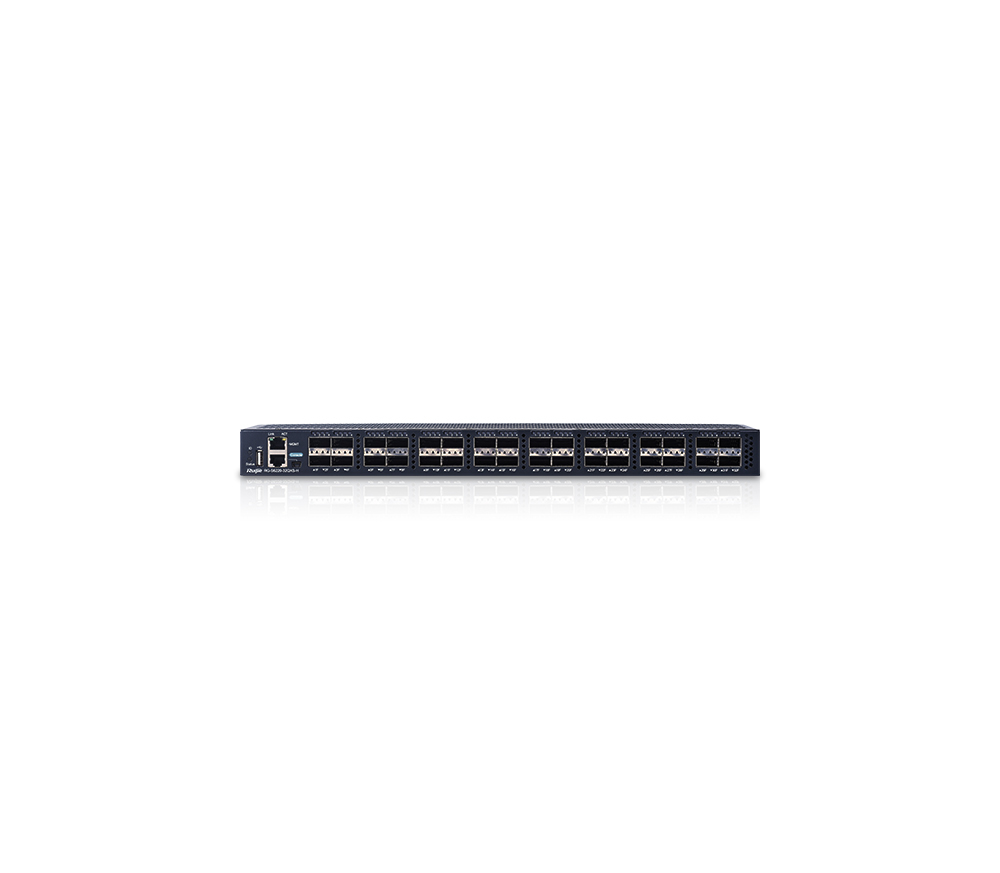

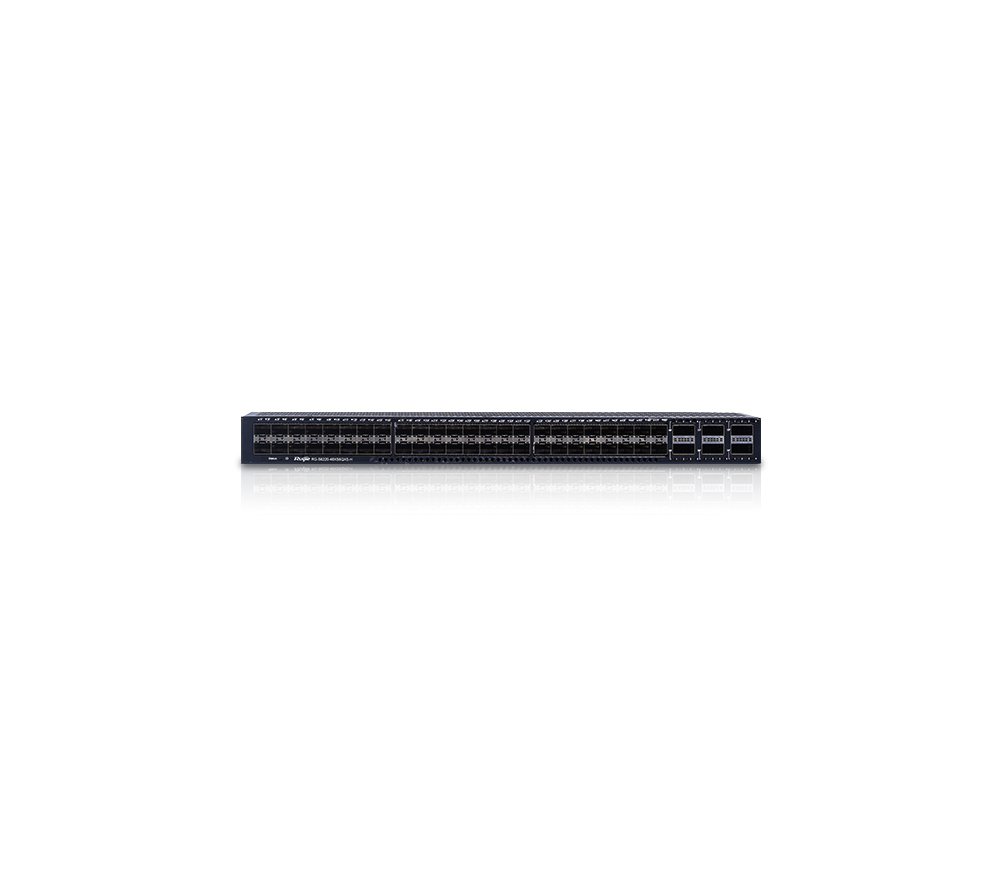

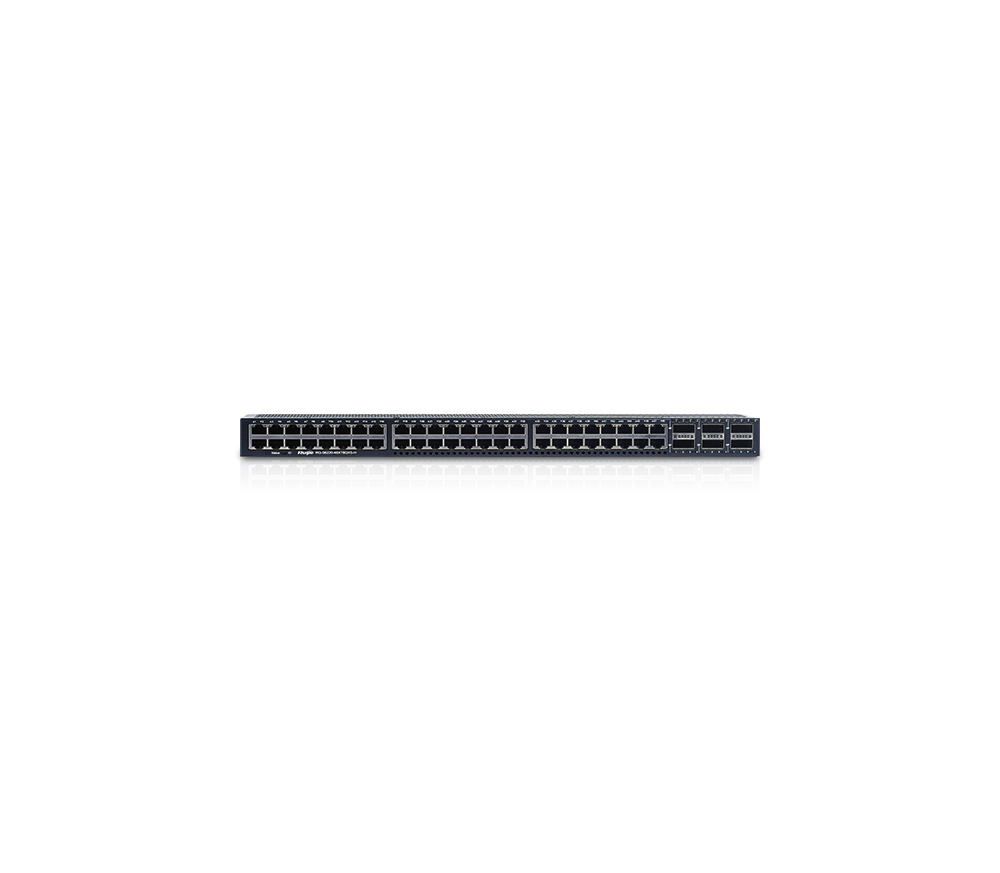

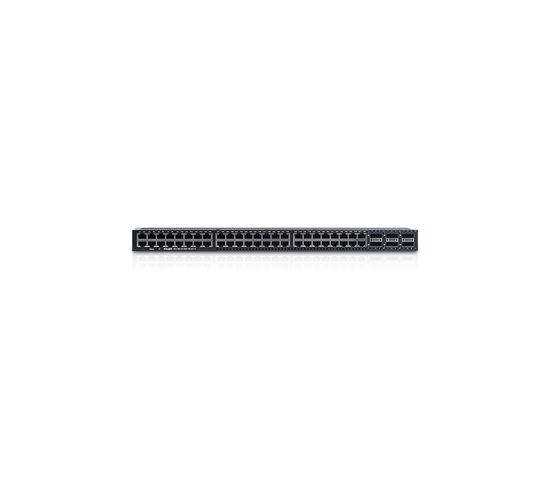

Порты | 48 фиксированных портов 10G SFP + | 48 фиксированных портов 10GBASE-T (RJ 45) | 32 фиксированных порта 40G QSFP + |
Модульные слоты питания | 2 | ||
Слоты для фанатов | 3 | ||
Порты управления | 1 консольный порт 1 порт USB 2.0 1 консольный порт mini USB | ||
Коммутационная способность | 2,56 Тбит / с | ||
Скорость пересылки пакетов | 1,080 млн пакетов в сек. | 1,080 млн пакетов в сек. | 1,440 млн пакетов в сек. |
Буфер порта | 16 МБ | ||
RAM | 2 ГБ | ||
Таблица ARP | До 40К | ||
MAC-адрес | До 96 КБ | ||
Размер таблицы маршрутизации (IPv4 / IPv6) | 12K / 6K | ||
Многоадресные записи (IPv4 / IPv6) | До 16К | ||
Записи ACL | До 8К | ||
VLAN | 4K VLAN, VLAN на основе портов, VLAN на основе MAC, Super VLAN, VLAN на основе протоколов, Private VLAN, VLAN на основе IP-подсетей, GVRP | ||
QinQ | Базовый QinQ, гибкий QinQ | ||
Link Aggregation | Поддержка LACP | ||
Зеркалирование портов | Зеркальное отображение «многие к одному», зеркалирование «один ко многим», зеркальное отображение на основе потока, зеркалирование устройств, зеркалирование на основе VLAN, зеркалирование с фильтрацией VLAN, зеркалирование портов AP, RSPAN, ERSPAN | ||
Протоколы связующего дерева | IEEE802.1d STP, IEEE802.1w RSTP, стандартный 802.1s MSTP, Port fast, фильтр BPDU, защита BPDU, защита TC, защита TC, защита от петель, защита корня ， Защита корня связующего дерева (STRG) | ||
DHCP | Сервер DHCP, клиент DHCP, отслеживание DHCP, реле DHCP, реле DHCP IPv6 | ||
Несколько экземпляров протокола связующего дерева (MSTP) | 64 (не включая 0 по умолчанию) | ||
Максимальный порт агрегации (AP) | До 256 | ||
Экземпляры виртуальной маршрутизации и пересылки (VRF) | До 2К | ||
Функции единой сети центра обработки данных | Виртуализация: | ||
VSU (виртуальный коммутатор) | Поддержка (до 4 членов стека) | ||
L2 Особенности | MAC, ARP, VLAN, Basic QinQ, Felix QinQ, агрегация каналов, зеркалирование, STP, RSTP, MSTP, контроль широковещательного шторма, отслеживание IGMP v1 / v2 / v3, фильтр IGMP, быстрый выход IGMP, отслеживание MLD, DHCP, Jumbo-кадр, RLDP, LLDP | ||
Протоколы уровня 2 | IEEE802.3 (10BASE-T), IEEE802.3u (100BASE-T), IEEE802.3z (1000BASE-X), IEEE802.3ab (1000BASE-T), IEEE802.3ae (10GBASE-T), IEEE802.3an (10GBASE-T) -T), IEEE802.3ak, IEEE802.3an, IEEE802.3x, IEEE802.3ad (агрегация каналов), IEEE802.1p, IEEE802.1x, IEEE802.1Q, IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP), отслеживание IGMP, Jumbo Frame (9 Кбайт), IEEE802.1ad (QinQ и гибкий QinQ), GVRP | ||
Функции уровня 3 | ARP, IPv4 / v6, PBRv4 / v6 | ||
Протоколы уровня 3 (IPv4) | BGP4, OSPFv2, RIPv1, RIPv2, MBGP, маршрутизация LPM, маршрутизация на основе политик, политика маршрутов, ECMP, WCMP, VRRP, IGMP v1 / v2 / v3, DVMRP, PIM-SSM / SM / DM, MSDP, Any-RP , ИГИЛ | ||
Возможности IPv4 | Ping, Traceroute, маршрутизация с равной стоимостью, URPF, IPIP, туннель GRE, VRF | ||
Возможности IPv6 | Статическая маршрутизация Маршрутизация с равной стоимостью, маршрутизация на основе политик, OSPFv3, RIPng, BGP4 +, MLDv1 / v2, PIM-SMv6, ручной туннель, автоматический туннель, IPv4 через туннель IPv6, туннель ISATAP | ||
Основные протоколы IPv6 | ND, ICMPv6, определение MTU пути, DNSv6, DHCPv6, ICMPv6, перенаправление ICMPv6, ACLv6, TCP / UDP для IPv6, SNMP v6, Ping / Traceroute v6, IPv6 RADIUS, Telnet / SSH v6, FTP / TFTP v6, NTP v6, VRRP для IPv6 ,, ISISv6 | ||
Протоколы маршрутизации IPv6 | Статическая маршрутизация, Маршрутизация с равной стоимостью, Маршрутизация по политике, RIPng, OSPFv2 / v3, BGP4 +, IS-IS | ||
Функции туннеля IPv6 | Ручной туннель, автоматический туннель, ручной туннель 6over4, автоматический туннель 6to4, ISATAP, IPv4 через туннель IPv6, IPv6 через туннель IPv6, туннель GRE | ||
Многоадресная рассылка | IGMP v1 / v2 / v3, прокси IGMP, MSDP, PIM-DMv4 (PIM-DM), PIM-SMv4 (PIM-SM, PIM-SSM), PIM-SM v6, MLD, прокси MLD | ||
ACL | Стандартный / расширенный / экспертный ACL, расширенный MAC ACL, ACL 80, IPv6 ACL | ||
QoS | Отображение приоритета EXP на основе 802.1p, DSCP, TOS и приоритета IP; Классификация трафика ACL; Приоритетная маркировка / перемаркировка; Множественные механизмы планирования очереди, такие как SP, WRR, DRR, SP + WRR и SP + DRR | ||
Надежность | VSU (технология виртуализации для виртуализации нескольких устройств в 1); GR для OSPF / IS-IS / BGP; Обнаружение BFD; Технология быстрой коммутации REUP dual-link; RLDP (протокол быстрого обнаружения каналов); Резервирование мощности 1 + 1; Резервирование вентиляторов 2 + 1; Линейные карты и модули питания с возможностью горячей замены, Dynamic ARP Inspection (DAI), | ||
Безопасность | Политика защиты Network Foundation (NFPP); Защита процессора (CPP); Защита от DoS-атак; Обнаружение несанкционированных пакетов данных; Шифрование данных; Защита источника IP; RADIUS / TACACS +; Фильтрация пакетов ACL IPv4 / IPv6 на основе стандартных или расширенных VLAN; Проверка подлинности открытого текста и проверка подлинности зашифрованного текста MD5 для пакетов OSPF, RIPv2 и BGPv4; Вход в Telnet через ограниченные IP-адреса и механизм пароля; uRPF; Подавление широковещательных пакетов; DHCP snooping, DHCP otpion 82 ,; Anti-gateway ARP spoofing; Проверка ARP, | ||
Управляемость | SNMP v1 / v2c / v3; Telnet; Консоль; Аппаратная поддержка RCMI (комбинированный интерфейс для MGMT); RMON; SSHv1 / v2; FTP / TFTP для загрузки и управления загрузкой файлов; Часы NTP; Системный журнал; SPAN / RSPAN; sFlow. | ||
Горячий патч | Поддерживать | ||
Умный контроль температуры | Автоматическая регулировка скорости вентилятора; Оповещения о неисправности вентилятора; Проверка статуса вентилятора | ||
Умный источник питания | Поддержка монитора мощности | ||
Другие протоколы | DHCP-клиент, DHCP-ретранслятор, DHCP-сервер, DNS-клиент, UDP-ретранслятор, ARP-прокси, системный журнал | ||
Размеры | 420 × 420 × 44 | 442 × 500 × 44 | 442 × 420 × 44 |
Высота стойки | 1RU | ||
Масса | 9,5 кг | 11 кг | 9 кг |
MTBF | > 200 тыс. Часов | ||
Источник питания | Вход переменного тока: | ||
Потребляемая мощность | <200 Вт | <250 Вт | <250 Вт |
Температура | Рабочая температура: от 0 ° C до 50 ° C | Рабочая температура: от 0 ° C до 45 ° C | Рабочая температура: от 0 ° C до 45 ° C |
Влажность | Влажность при эксплуатации: от 10% до 90% относительной влажности | ||
